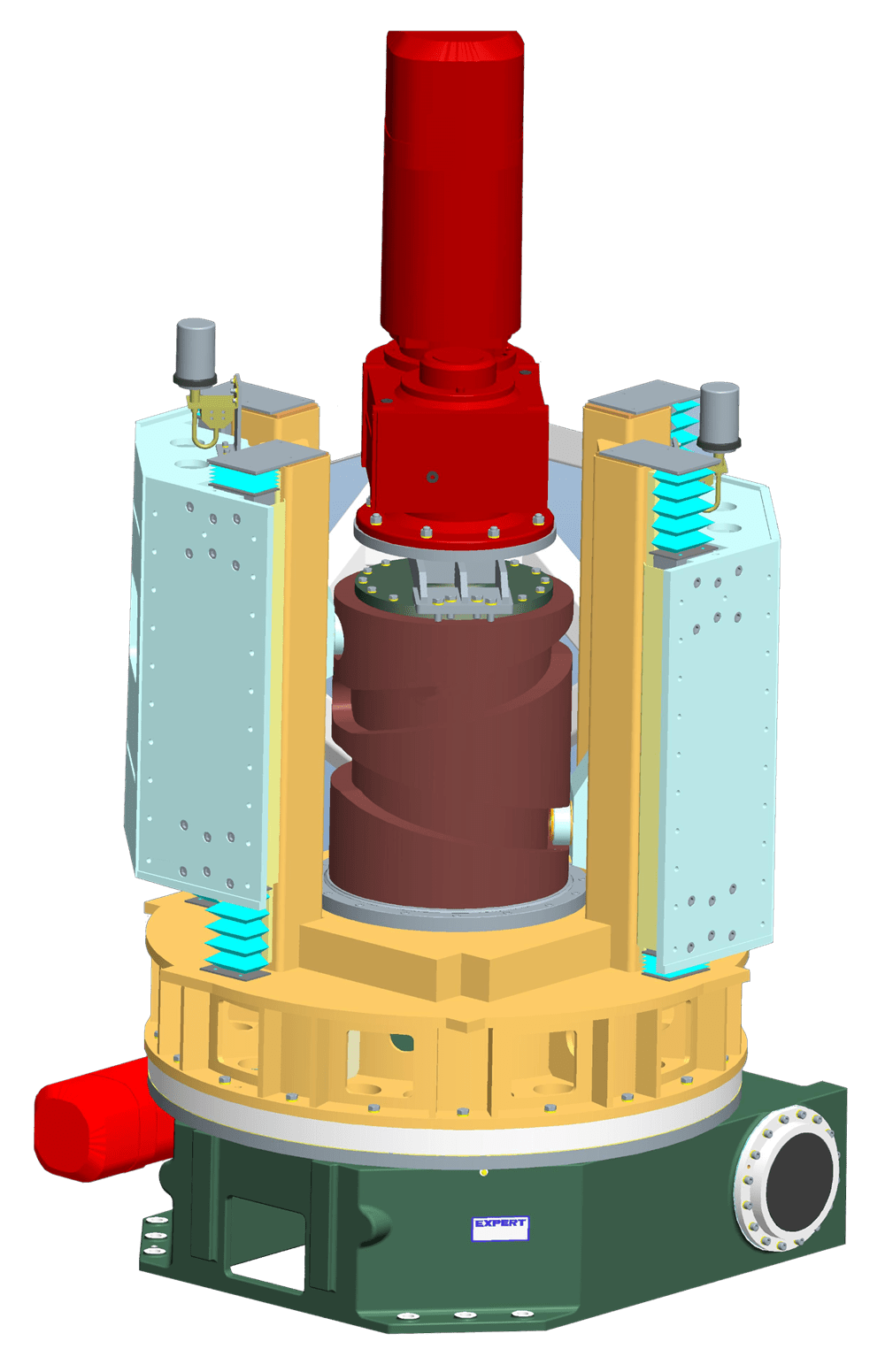

EXPERT TÜNKERS ROTATE LIFT Ünitesi, üretim hattınızın esnekliğini arttırmak amacıyla geliştirilmiş bir tool changer sistemidir. Sistem BMW Multitooling’e benzer bir şekilde EDH Heavy Duty Döner Tabla’lar baz alınarak tasarlanmıştır.

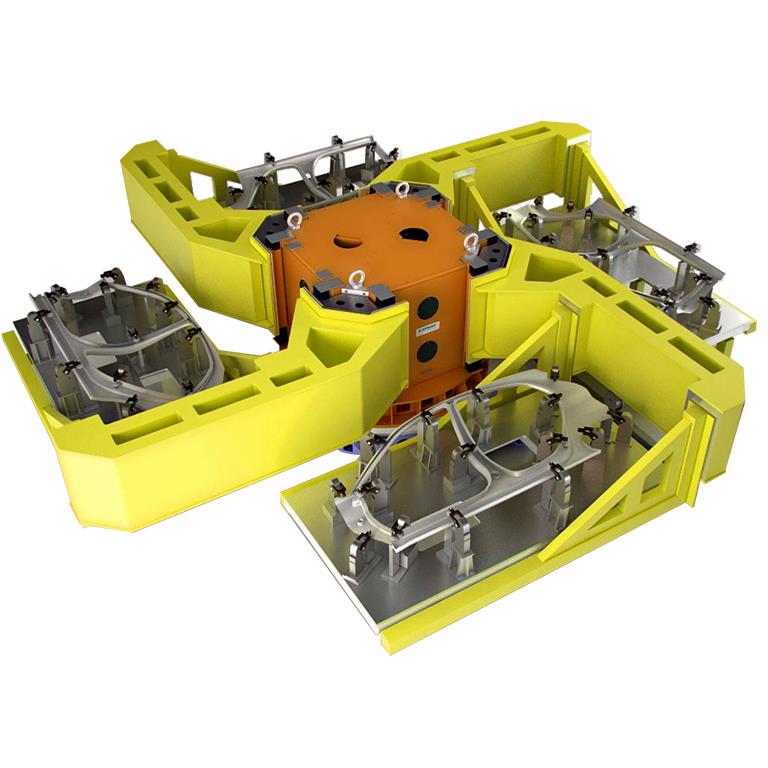

Bu döner tabla 4 farklı fikstür için destek olarak kullanılır. Öncelikle destek döner tablasının dönüşüyle gerekli fikstür seçilir. Sonrasında seçilen fikstür entegre lift mekanizmasıyla konumlandırılır.
ROTATE-LIFT Unitesi’nin Avantajları
- Yüksek esneklik sağlayan kompakt tasarım
- Esnek üretime uygun düşük dönüş süreleri
- Hassa ve güvenilir kam prensibi
Teknik Özellikler
|
Variable
|
Max. Value
|
|
Customer Load - [Body + Frame]
|
12.000 kg
|
|
Rotation Angle
|
90°
|
|
Rotation Time
|
4,8 s
|
|
Vertical Stroke
|
150 mm
|
|
Lifting Time
|
1,8 s
|
|
Drive Power - [Roating]
|
61 kW
|
|
Drive Power - [Lifiting]
|
25 kW
|
