EDH Serisi baz alınarak tasarlanan esnek, zamandan bağımsız yan duvar takım değiştirici

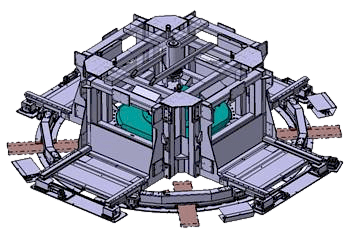

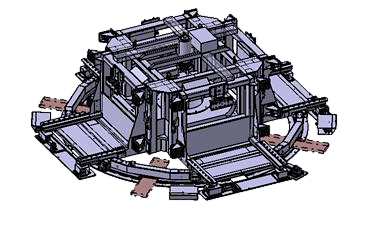

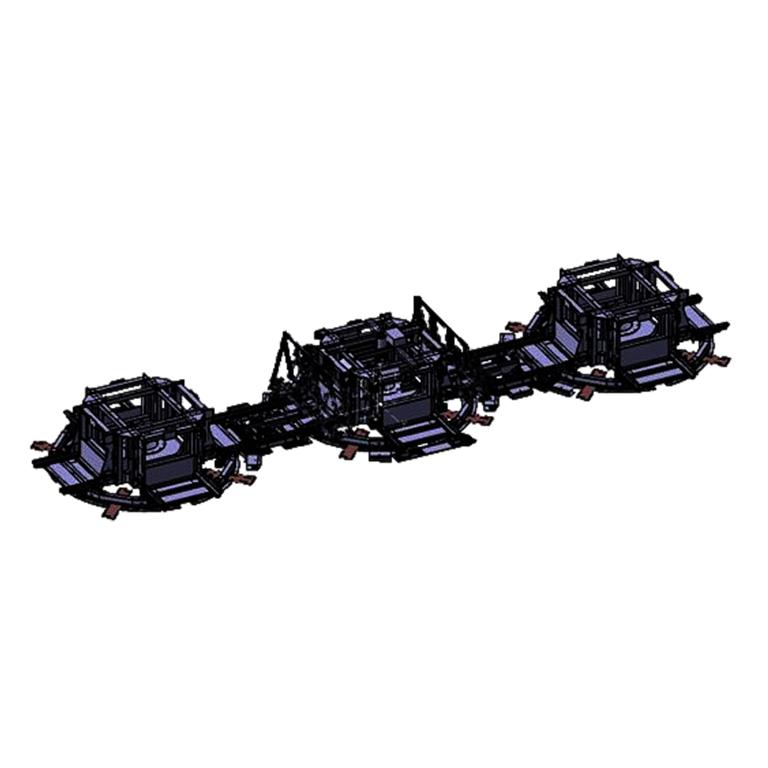

BMW tarafından geliştirilen patentli sistemimiz 3 EXPERT-TÜNKERS Heavy Duty Döner Tabla’ya dayanır. Merkezdeki döner tabla ; geometri döner tablası ve yandaki döner tablalar : destek döner tablalar olarak konumlanmıştır. Sistem 10 adet lineer ünite ile çalışır, bu sayede her zaman bir parça için bir çift yeterli olmaktadır. Bu, 5 farklı aracın birbirinden bağımsız bir döngü içinde üretilebileceği anlamona gelmektedir.
İşleyiş
Operatör kenetleme grubunu (tip A1) yükleme istasyonuna yükler. Sonrasında döner tabla 180 Derece döner (6 sn) ve birbirine kenetlenen parçalar kaynak istasyonunda işlemden geçer. Kaynak istasyonu ayrıca boşaltma istasyonu olarak da görev yapar. Operatör, ikinci kenetleme grubunu (tip A2) kaynak işlemine paralel olarak yükleme istasyonuna yükler.
Model Değişimi
A tipinin üretimi sırasında, iki gerekli fikstür grubu (tip B1 + tip B2) destek döner tablalardan geometri döner tablaya kadar lineer ünitelerle transfer edilir. Geometri döner tablasının 90 derece dönmesinin ardından yeni B tipi üretime başlanır.
Multitooling Sistemi’nin Avantajları
- 5 farklı tip için esnek üretim
- Düşük döngü süreleri
- Kompakt tasarım
- Üretim sırasında tip değişikliği
- Yüksek derece özelleştirilebilir
