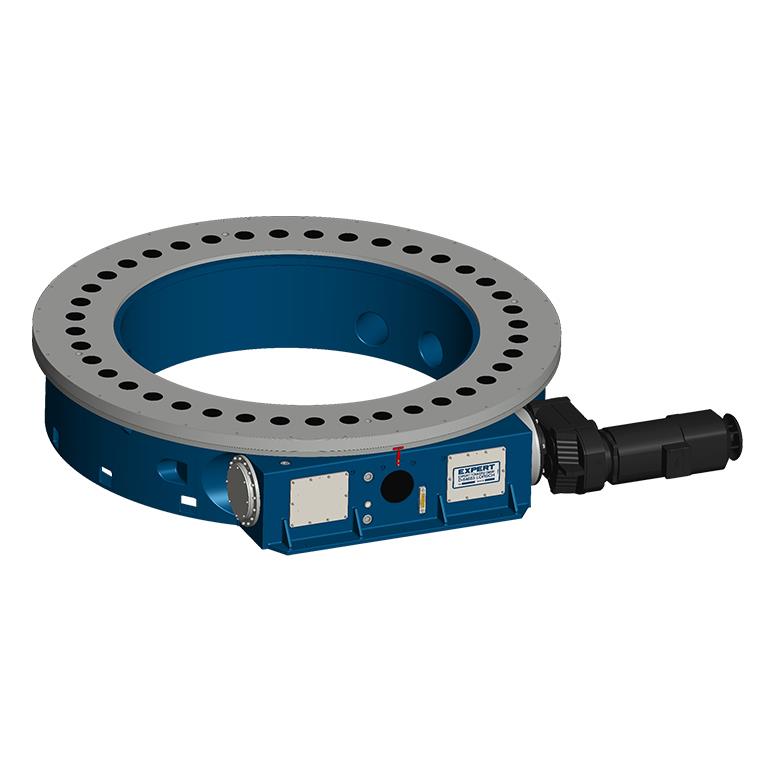

Heavy-duty uygulamalarınız için ideal bir ürün olarak Heavy-Duty Döner Tabla’larımız EDH Serisi esnek döner tablalarımız baz alınarak tasarlanmıştır. Standart olarak 3.000 mm’ye kadar tabla çapına sahip olan ürünümüz özel tasarımlarda 10.000 mm’ye kadar değişen tabla çaplarıyla üretilebilmektedir.
100 tona yakın yükleri hareket ettirebileceğiniz Heavy Duty Döner Tabla’larımız sadece multitooling sistemleri, rotate-lift ünitelerinde değil büyük ölçekli döküm uygulamalarında, cam endüstrisinde ve büyük dişli ve motorların imalatında da kullanılmaktadır.
Heavy-Duty Döner Tabla Avantajları
- Çok sayıda yükleme noktasına uygun dayanıklı kamera konsepti
- Fikstür çerçevesi ve tabla yüzeyi azalan toplam yüksekliğe göre düzenlendi
- Talep üzerine özel tasarım
- Ek uygulamalar için serbest merkez boşluğuna sahip tabla yüzeyi
- Kolay bakım – Kam takipçi takım sökmeden gerçekleştirilir
Teknik Özellikler
|
Type
|
Ø-Tableplate
|
Ø-Inner-Center-Space
|
Height
|
Max.Axial-Load
|
|
EDH 2050
|
1.800 mm
|
900 mm
|
> 480 mm
|
22.000 kg
|
|
EDH 2550
|
2.300 mm
|
1.300 mm
|
450 mm
|
28.000 kg
|
|
EDH 3250
|
3.000 mm
|
2.000 mm
|
600 mm
|
38.000 kg
|
